產品介紹

Feicheng machinery

Product introduction

　　一、搖擺篩的用途及特點

　　搖擺篩是目前為止有效的模仿了人類手工動作和過程的篩機，其獨特的設計結構，巧妙的把篩--（平面圓周運動）、簸--（向上拋物運動）結合起來，可通過調整經向角和切向角，使篩分效果達到你所要求的狀態。

　　搖擺篩的經向角和切向角的調整導致了物料在篩網上呈漸開線運動，這種運動軌跡使物料能在較小的面積上，走過相對長的路，以提高篩分精度，獨特的設計使物料在網上運動的著網時間相對其他篩機要長，所以篩分產量相對提高。

　　搖擺篩低轉速運轉保證了設備的使用壽命，減少了維修成本、降低了設備噪音，并使設備使用更加安全。

　　低轉速的運動軌跡對一切嬌嫩昂貴的物料起到了保護作用，該設備為積木式結構，更能方便用戶在進料口和出料口連接安全，在無溢漏的情況下可進行濕式篩分。

　　二、搖擺篩適用行業

　　本設備適用于礦業、鑄造、磨料、建材、水泥、化工、化肥、醫藥、輕工、造紙、食品、糖業、鹽業、糧食等各種與顆粒、粉粒有關行業的干、濕式篩分、液體中固形物分離回收及廢水篩慮回收等。

　　三、工作原理及特征

　　搖擺篩是利用普通電機傳動擺振體來產生作用，使物料在篩網上呈現漸開線的搖擺運動軌跡，達到篩分過濾的效果，設備本身的運動軌跡為橢圓型，調整擺振體上面的經向角和切向角可改變物料在網面上的運動軌跡。

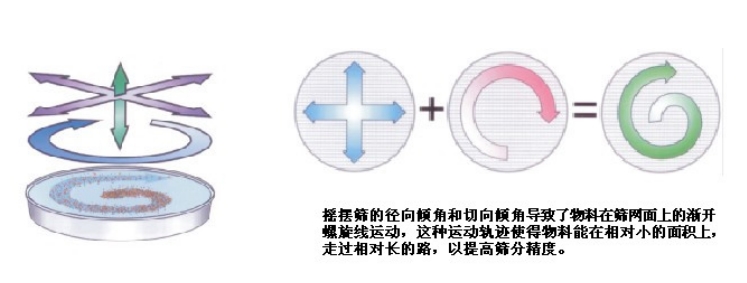

　　四、搖擺篩運動原理圖

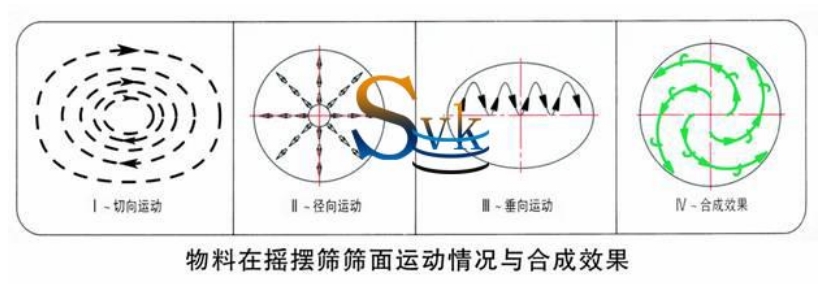

　　五、搖擺篩物料運動圖解

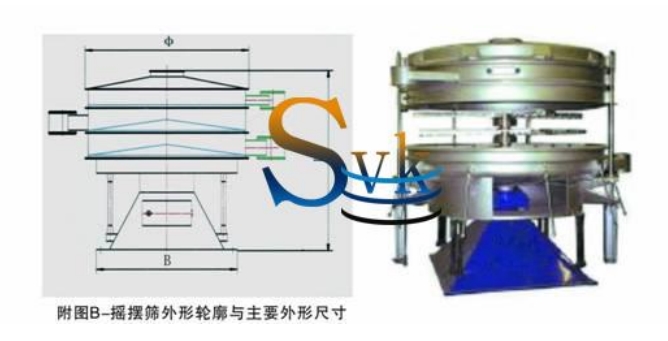

　　六、搖擺篩外形輪廓與主要尺寸圖

infoflow_2022-8-6_9-19-6

　　七、搖擺篩特制篩分結構

　　八、搖擺篩清網裝置

　　九、搖擺篩技術參數：

搖擺篩型號	600	1000	1200	1600	2000	2400	2600
直徑	600	1000	1200	1600	2000	2400	2600
篩分面積	0.29	0.71	1.11	1.83	2.62	3.63	5.31
空間要求	0.4	1.2	1.6	2.5	3.6	5.2	6.8
篩層	5	5	5	5	5	5	5
電機功率	0.25	1.5	2.2	2.2	2.2	5.5	5.5
彈跳球清網	5層	5層	5層	5層	5層	5層	5層
轉筒刷清網	5層	5層	5層	5層	5層	5層	5層
超聲波清網	5層	5層	5層	5層	5層	5層	5層

　　搖擺篩規格尺寸：

搖擺篩型號	600	1000	1200	1600	2000	2400	2600
直徑	630	930	1100	1340	1740	1940	2140
一層高度	830	1155	1480	1480	1500	1470	1580
一層重量	140	490	700	980	1050	1690	1900
二層高度	965	1280	1640	1640	1660	1590	1710
二層重量	155	535	770	1060	1140	1780	2000
三層高度	1080	1400	1800	1800	1820	1710	1840
三層重量	170	580	840	1140	1230	1870	2100
四層高度	1200	1525	1960	1960	1980	1830	1970
四層重量	185	625	910	1220	1320	1960	2200
五層高度	1310	1650	2120	2120	2140	1950	2100
五層重量	200	670	980	1300	1410	2050	2300
